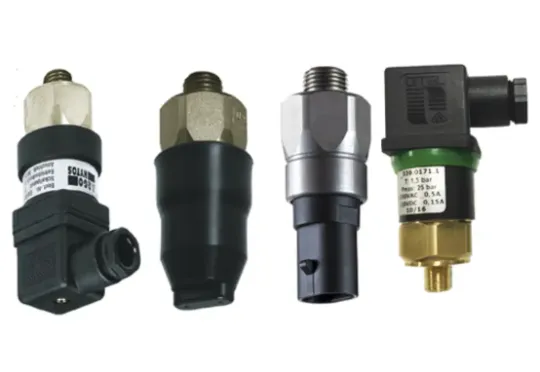

ИНДИКАТОР ЗАГРЯЗНЕНИЯ СЕРИИ DG
Загрязнения, накапливающиеся на фильтроэлементе, увеличиваются в геометрической прогрессии, что ведет к большим потерям давления. Получающееся в результате этого разрежение (всасывающие фильтры) или повышение давления перед фильтром (сливные фильтры) контролируются индикатором загрязнения. При достижении давления настройки генерируется оптический или электрический сигнал. Информацию индикатора загрязнения следует понимать следующим образом: Потери давления на фильтроэлементе повышаются в зависимости от расхода, массы загрязняющих частиц на фильтроэлементе и вязкости рабочей жидкости (масла). Таким образом фильтроэлемент не следует рассматривать загрязненным, пока индикатор загрязнения при рабочей температуре гидравлической системы не выдаст постоянный устойчивый сигнал.
Признаки загрязнения фильтроэлемента
Фильтры, с переп. клапаном: Чем больше грязи накапливается на фильтроэлементе, тем больше открывается перепускной клапан, который сливает часть жидкости, которая остается неотфильтрованной. Потери давления обуславливаются большим потреблением мощности гидросистемы. Фильтры без переп. клапана: Возрастающие потери давления на фильтроэлементе снижают эффективность работы гидросистемы, вызывая отказы в ее работе, а также срабатывание предохранительного клапана.
Рабочее давление
- DG 902: -0,5 ... +1,0 бар
- DG 813: 0 ... +10,0 бар
- DG 815: 0 ... +10,0 бар
- DG 819: 0 ... +10,0 бар
Монтаж

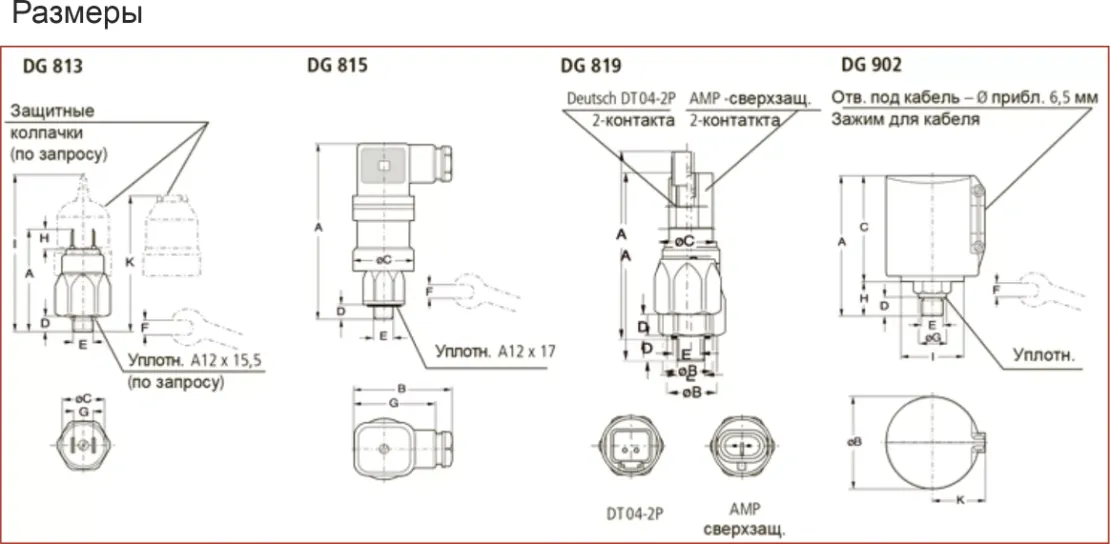

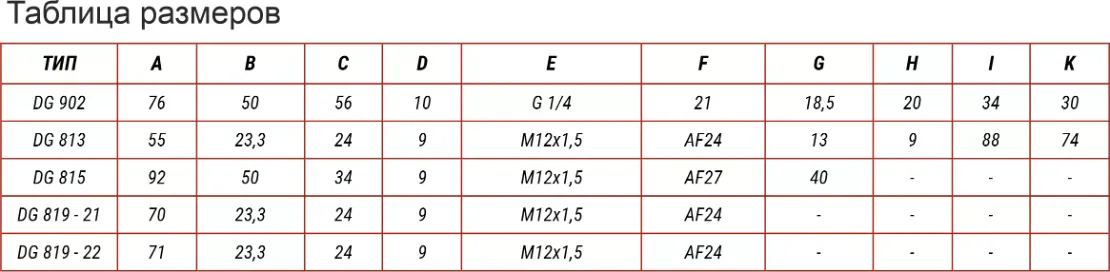

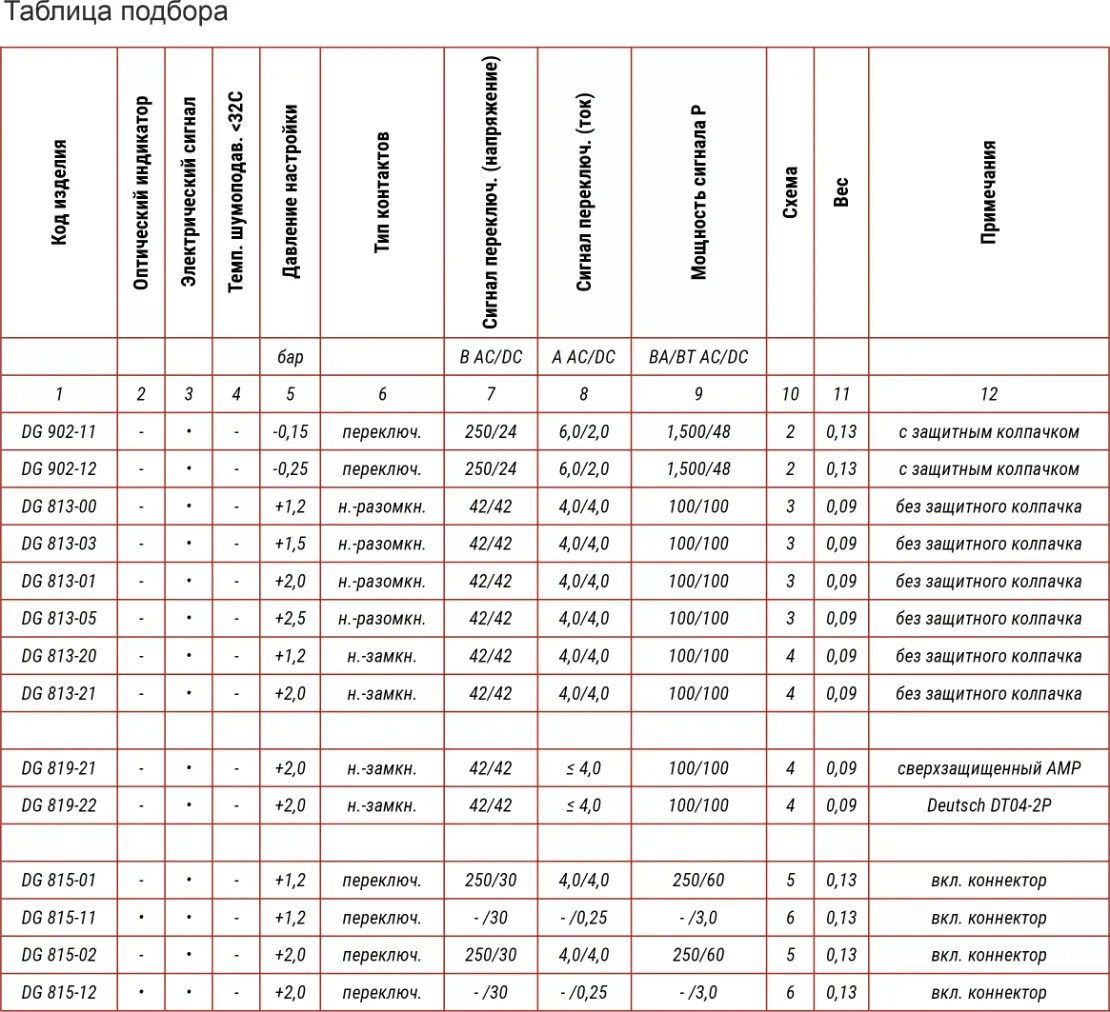

- Резьбовое соединение согл. ISO 228 или DIN 13. Размеры см. в табл. подбора, ст. 6 (другие резьбы по запросу).
Гидравлические жидкости
- Минеральные масла и биологически разлагающиеся жидкости (HEES и HETG).
Температура рабочей жидкости
- DG 902: -15 °C ... +100 °C (кратковрем. до 130 °C)
- DG 813: -30 °C ... +100 °C (кратковрем. до 120 °C)
- DG 815: -30 °C ... +100 °C (кратковрем. до 120 °C)
- DG 819: -30 °C ... +100 °C (кратковрем. до 120 °C)
Температура окружающей среды
- DG 902: -30 °C ... +80 °C*
- DG 813: -30 °C ... +80 °C
- DG 815: -30 °C ... +80 °C
- DG 819: -30 °C ... +80 °C
Материалы
- DG 902 : Корпус - бронза, защитный колпачок полиамид, диафрагма - FPM, уплотнения - NBR
- DG 813 / DG 819 : Корпус - гальванизированная сталь, защитный колпачок - NBR, диафрагма - NBR, уплотне- ния -медь
- DG 815 : Корпус - полиамид, штуцер - гальванизированная сталь, диафрагма - NBR, уплотнения - медь.
Положение при монтаже
- Без ограничений
Рабочее напряжение
- 10 ... 30 В DC (необходимо только для индикаторов загр. со светодиодами)
Количество циклов переключения
- DG 902 / DG 813 / DG 815 / DG 819: мин.10 6 циклов переключения
Степень защиты электрических соединений
- DG 902: IP 44 (с защитным колпачком)
- DG 813: IP 65 (корпус), IP 54 (с защитным колпачком)
- DG 815: IP 65 (с защитным коннектором)
- DG 819: IP 67 (в подсоединенном положении)
Типы электрических разъемов
- DG 902: плоские контакты DIN 46247 - 6,3 x 1 диаметр кабеля 6,5 мм
- DG 813: плоские конаткты DIN 46244 - A 6,3 - 0,8 диаметр кабеля 4 мм
- DG 815: разъем DIN 43650 - AF3 диаметр кабеля 6 ... 8 мм
- DG 819: экранированный сверхзащищенный разъем AMP и коннектор Deutsch DT04-2P. соотв. кабель диаметром 4 мм.
Подтверждение качества
Система управления качеством DIN EN ISO 9001 Разнообразный контроль качества во время производства гарантирует работу наших изделий без утечек и их полную надежность.
