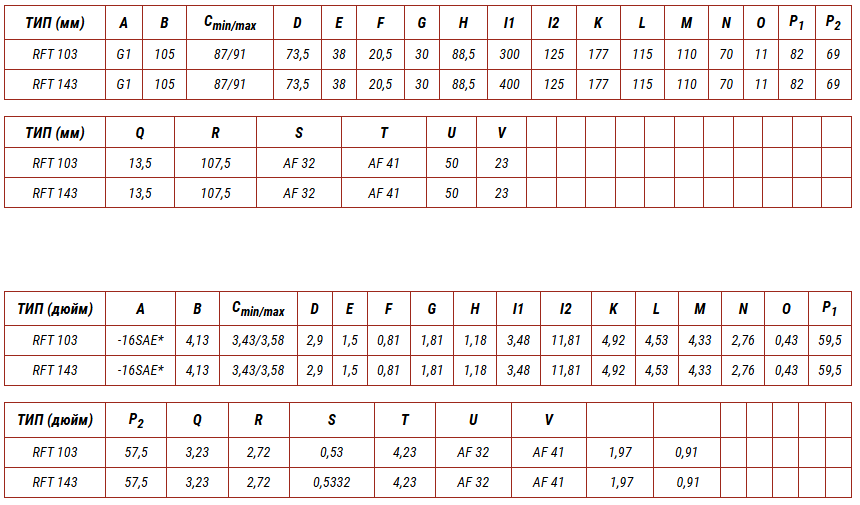

Сливные фильтры RFT 103, RFT 143

RFT-103-GD-N3-KM-100
RFT-143-GD-N3-KM-100

Назначение

Сливные фильтры модели RFT-103-GD-N3-KM-100 и RFT-143-GD-N3-KM-100 предназначены для тонкой очистки рабочей жидкости в гидравлических системах на линии слива. Основная задача – удаление механических частиц (продуктов износа, загрязнений, окалины) из потока масла перед его возвратом в бак, что предотвращает повторный захват загрязнений насосом и продлевает ресурс гидроаппаратуры.

Конструкция

Фильтр выполнен в виде компактного узла для монтажа непосредственно на гидробак (верхнее или боковое крепление) или в разрыв трубопровода. Ключевые элементы:

Корпус – из анодированного алюминия или стали (в зависимости от модификации), устойчив к коррозии и воздействию рабочих сред.
Фильтроэлемент – сменный, тип N3 (номинальная тонкость фильтрации 3 мкм), материал – стекловолокно или целлюлоза с высокой грязеёмкостью.
Перепускной клапан – встроенный, предохраняет фильтроэлемент от разрушения при превышении перепада давления (холодный пуск, засорение). Давление открытия: 3,5 ± 0,5 бар.
Индикатор загрязнения – опционально (механический или электрический), сигнализирует о необходимости замены фильтроэлемента.
Уплотнения – KM (нитрильный каучук NBR), совместимы с минеральными маслами, гидравлическими жидкостями на нефтяной основе.

Область применения

Фильтры модели RFT-103-GD-N3-KM-100 и RFT-143-GD-N3-KM-100 широко используются в гидравлических системах средней производительности, где требуется высокая чистота масла для обеспечения надежности и ресурса оборудования:

Станкостроение (металлорежущие станки, прессы, гильотины)
Мобильная техника (погрузчики, экскаваторы, бульдозеры)
Сельскохозяйственная техника (тракторы, комбайны)
Гидравлические приводы промышленного оборудования
Литейные и кузнечно-прессовые машины
Применение фильтра с тонкостью 3 мкм позволяет поддерживать класс чистоты рабочей жидкости не хуже 17/15/12 по ISO 4406, что существенно снижает интенсивность износа гидронасосов, клапанов и гидроцилиндров.

Условия эксплуатации

Фильтр устанавливается на сливной линии гидросистемы после всех рабочих органов и перед гидробаком.
Рабочая жидкость – минеральные масла классов вязкости от ISO VG 32 до VG 68; допускается использование синтетических масел при условии совместимости с NBR.
Монтажное положение – вертикальное (крышкой вверх) для обеспечения правильной работы перепускного клапана и индикатора.
Замена фильтроэлемента производится при срабатывании индикатора загрязнения или в соответствии с регламентом технического обслуживания (обычно 500–1000 моточасов).

Преимущества

Высокая грязеёмкость фильтроэлемента за счет многослойной структуры.
Компактность и возможность установки без сложных кронштейнов.
Наличие перепускного клапана гарантирует непрерывность работы системы даже при засорении фильтра.
Простота обслуживания – замена элемента без слива масла из бака (при верхнем монтаже).
